Заполнение штампов

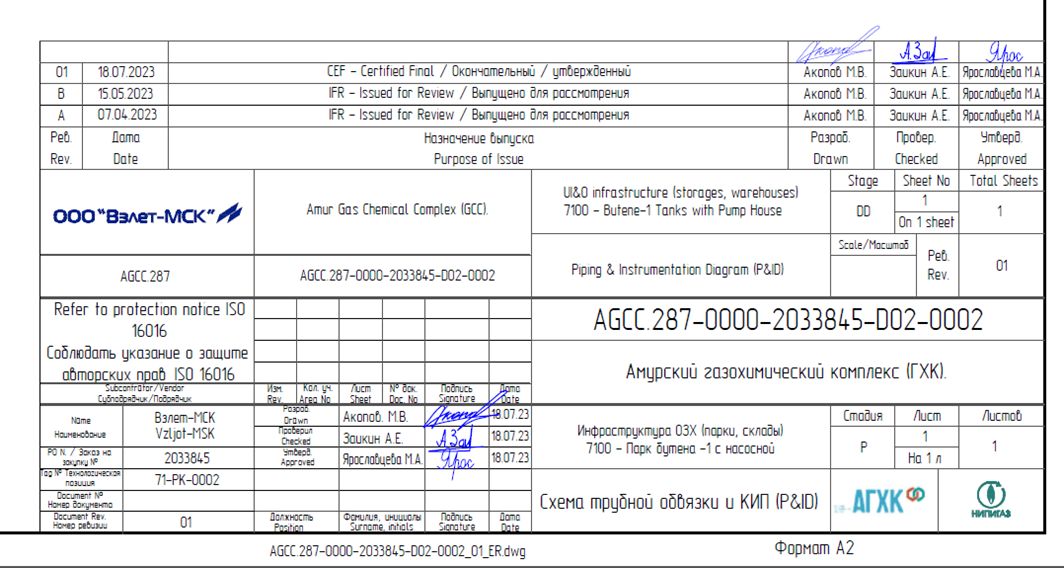

На что обращать внимание в штампе:

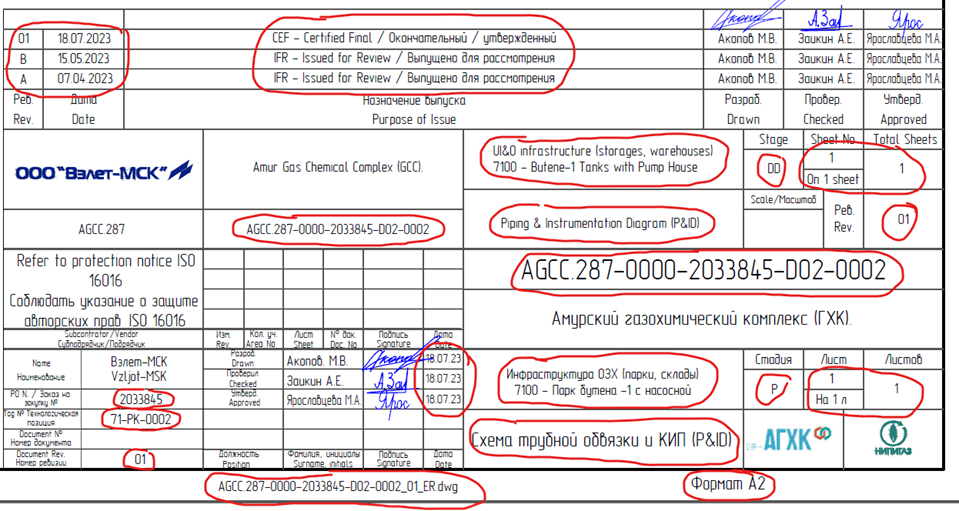

Тут я выделил то, на что нужно обращать внимание, здесь ревизии, даты ревизий, номера документов и их названия, названия объектов, количество листов, стадия разработки.

Также обратите внимание, что в колонтитуле должно быть название файла, то есть еще и файл должен называться правильно (название файла состоит из: кода документа_ревизия_язык разработки (RU – русский, ER – на двух языках - английский и русский).

Отдельно заострю внимание на том что в штампе все коды должны быть на английском, то есть, например, CEF все три буквы на английской раскладке, не должно быть такого что С и Е на русской раскладке, а F на английской, все буквы на английском. То есть строго, если текст или код на английском (еще раз повторюсь что все коды в штампе на английском), то все английские буквы, а если на русском, то все на кириллице.

По поводу ревизии и назначения выпуска. Первая ревизия идет буквенная – A, B, C и тд с назначением выпуска      IFR (Issued for Review/Выпущено для рассмотрения) , после получения кода согласования A на документ от заказчика, документ переводится в цифровую ревизию 0, 01, 02 и т.д с назначением выпуска CEF (Certified Final/Окончательный/Утвержденный).

Номер документа – задается следующим образом:

Пример для документа С01: AGCC.287-8310-2021291-C01-0001

Номер титула – 8310

Номер заказа на покупку – 2021291

Код документа заказчика - C01 (C01, например, для документа «Общие компоновочные чертежи», для каждого док-та он свой)

Порядковый номер документа – 0001 (Если, например, у нас несколько компоновочных чертежей то код остается также С01, но меняется порядковый номер на 0002)

Ревизия и язык прописываются в названии через “_”. Пример: AGCC.287-8310-2021291-C01-0001_A_RU

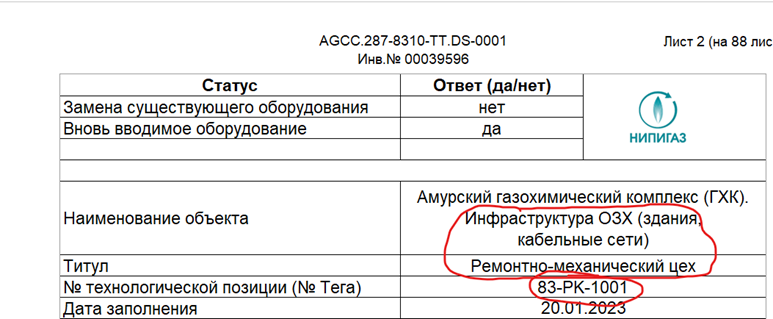

Название объекта, TAG номера (технологическая позиция) можно посмотреть в опросных листах (скрин из ОЛ ниже)

На этом скрине как раз выделил все то, на что нужно обратить внимание при заполнении, о чем говорилось выше:

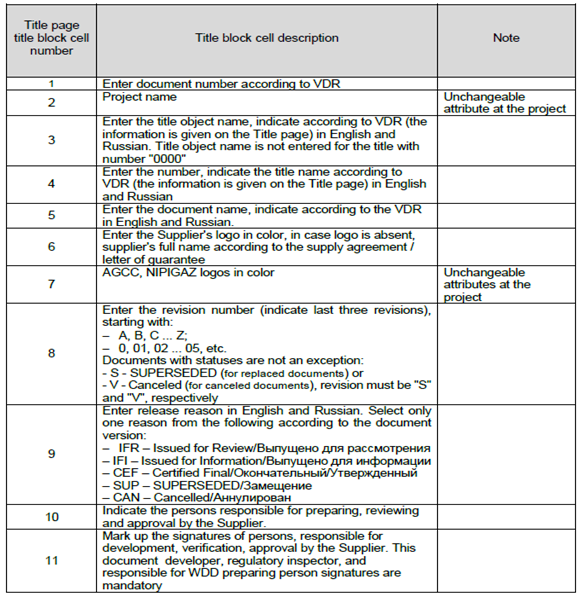

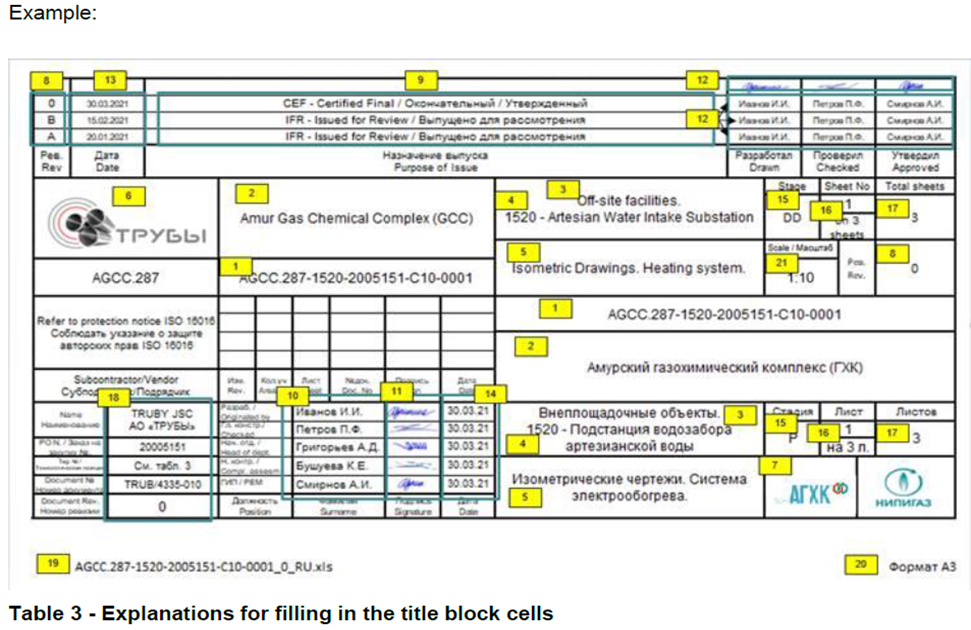

Инструкция по заполнению на английском (там все интуитивно понятно, в примере можно посмотреть непонятные моменты):
