Создание тегов

В приложение с инструкцией будут прикреплены фалы необходимые, для создания тега :

1.                  AMUR-9000-00Z-0003_13_ER – процедура нумерации по проекту;

2.                  EngineeringDataTemplate_v1.0.18_AZ20221027 – Excel файл предназначен, для привязки тега к проекту;

3.                  AGCC RDL v4.5.6.11 of 2023.02.27 v4.5.6.1 of 2023.02.28 - AVEVA ISM Standard Xml Class Library format – библиотека тегов и оборудования, необходима для работы с Excel файлом (EngineeringDataTemplate_v1.0.18_AZ20221027).

Присваивание тег номера к оборудованию.

1) Первым делам запускаете файл Excel (EngineeringDataTemplate_v1.0.18_AZ20221027)

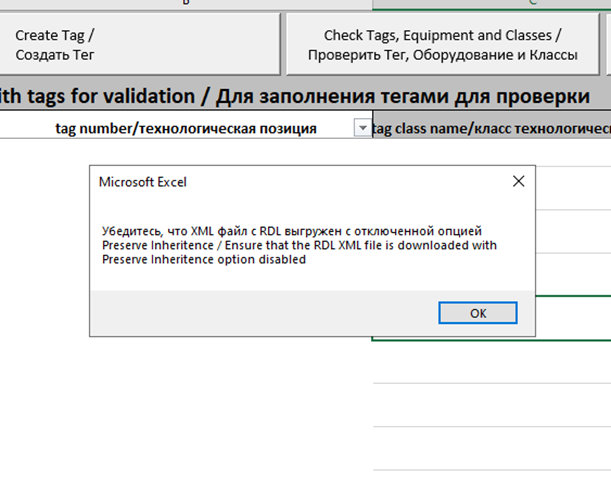

У вас открывается файл и окно с уведомлением Microsoft Excel (Рис. 1). Нажимаем ОК

Рисунок 1

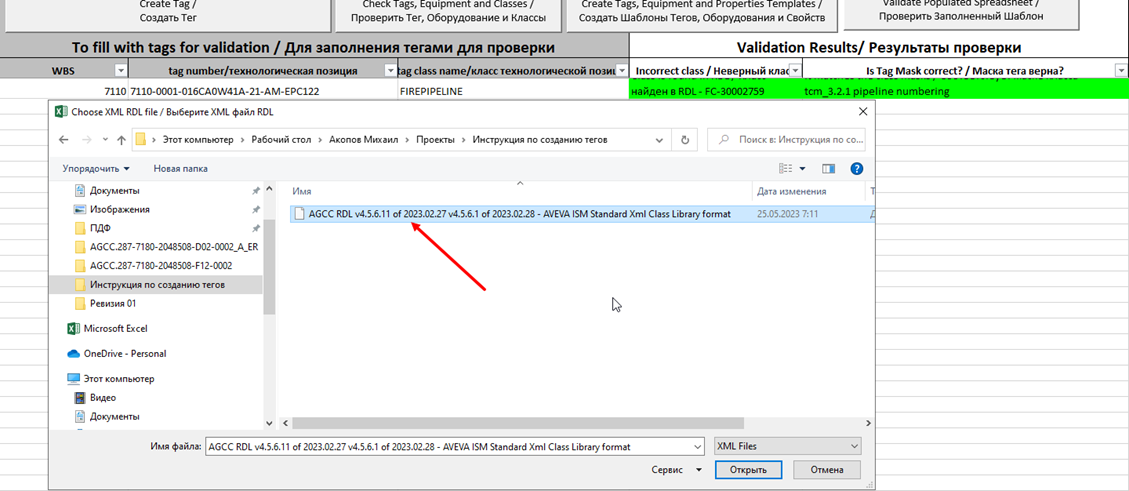

2) Далее появляется окно где нужно указать путь до файла RDL (Рис. 2).

3) После того как мы указали путь до RDL, мы можем приступить к работе с файлом Excel (EngineeringDataTemplate_v1.0.18_AZ20221027).

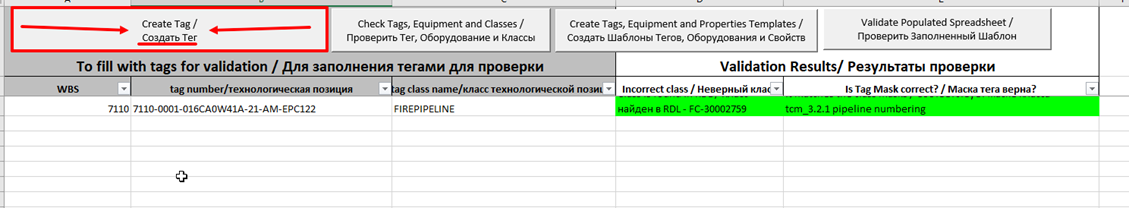

33.1)  Нажимаем на кнопку Создать Тег (Рис.3)

Рисунок 3

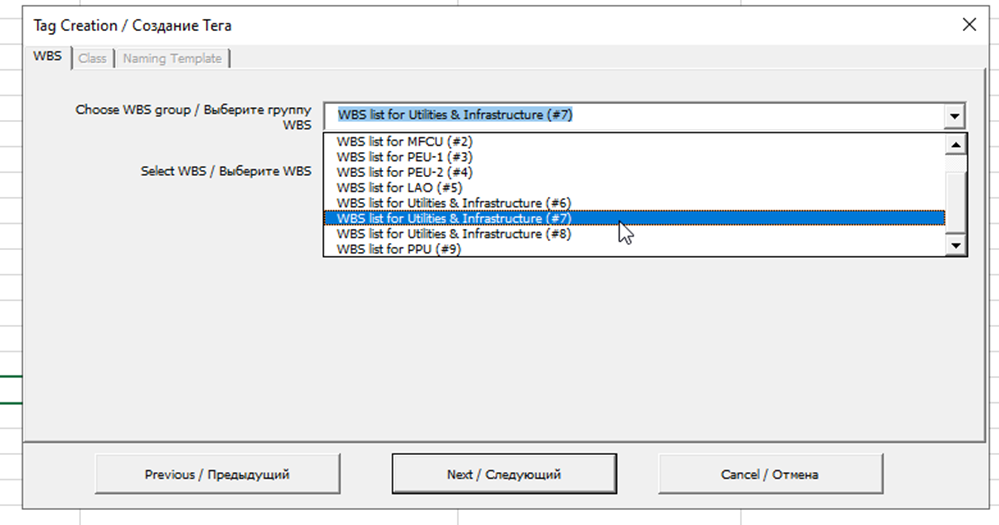

3.2) У Вас открывается окно Создание тега (Рис.4). Здесь нужно выбрать группу WBS.

Рисунок 4

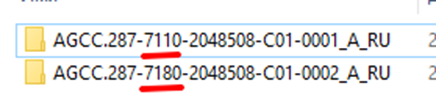

В самом выборе идет наименование группы и в конце цифра (Рис.4), которая обозначает ту группу титулов которые начинаются с данной цифры, то есть если у меня в номере документа (Рис.5) данные цифры начинаются с 7, то мы выбираем 7й пункт (Рис.4).

Рисунок 5

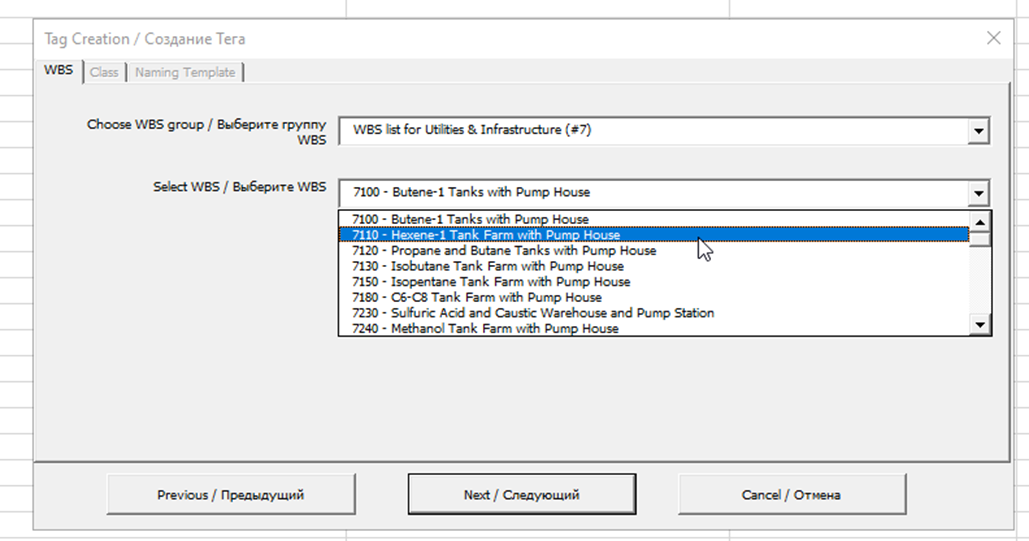

3.3) После того как мы выбрали группу WBS, мы выбираем сам WBS (Рис.6)

Как мы видим на рисунке 6 выборе WBS указан номер документа как на рисунке 5 и наименование объекта. Далее выбираете свой объект и нажимаете на кнопку следующий.

   Рисунок 6

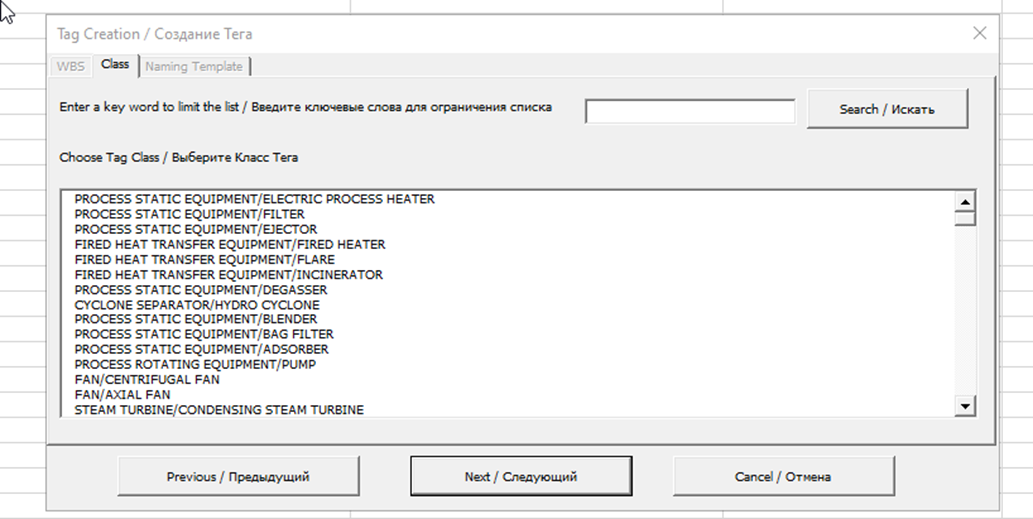

3.4) Далее окно переходит в вкладку Class (класс) (Рис.7). Здесь вы можете искать подходящий класс для вашего оборудования, но наверное будет проще воспользоваться поиском по ключевому слову (Введите  ключевые слова для ограничения списка).

Рисунок 7

Водить нужно ключевые слова на английском языке. Например нам нужно присвоить Тег номер крану

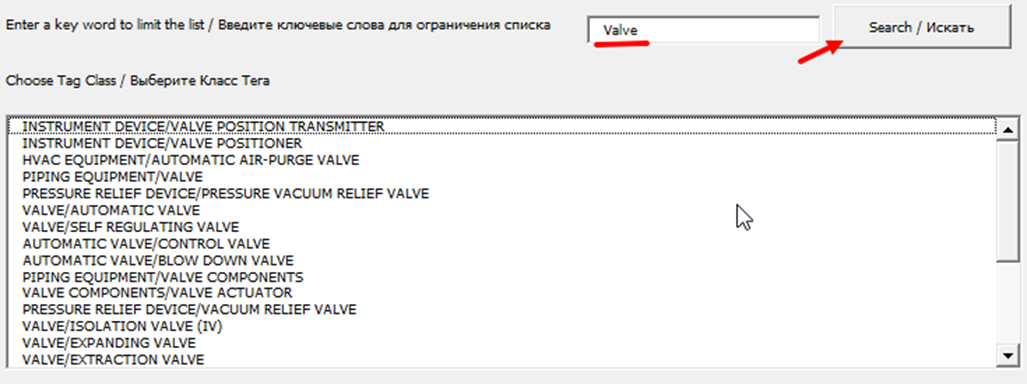

Вводим окно поиска «кран» на английском языке «Valve» и нажимаем кнопку искать, нам выдает все классы которые имеют данное слово в своем наименовании (Рис.8)

Рисунок 8

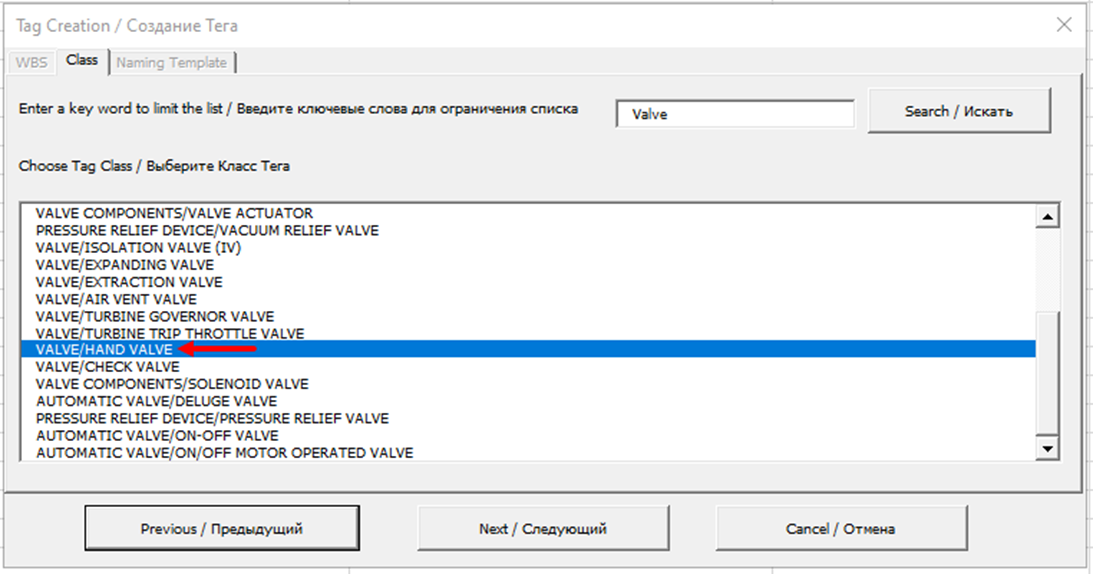

Мы выбираем ту группу которая нам подходит, а в моем случае это ручной клапан (VALVE/HAND VALVE) (Рис.9) и нажимаю кнопку следующий.

Рисунок 9

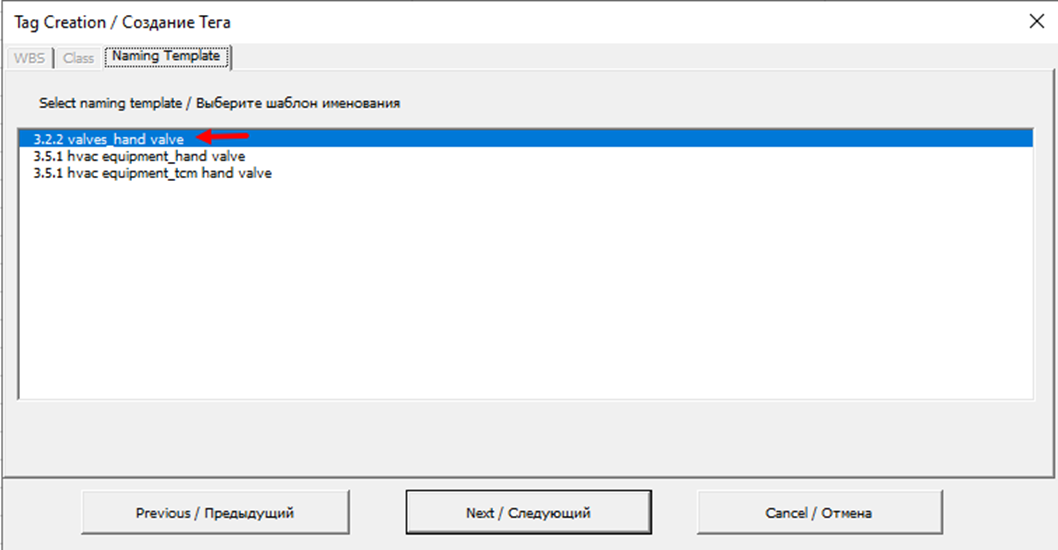

3.5) Далее окно переходит во вкладку «шаблонное наименование(naming template)» (Рис.10), Здесь выбираем нужное нам наименование. Я так же выбираю вкладку ручной клапан ( valves_hend valve) п.3.2.2 и нажимаю кнопку следующий

Рисунок 10

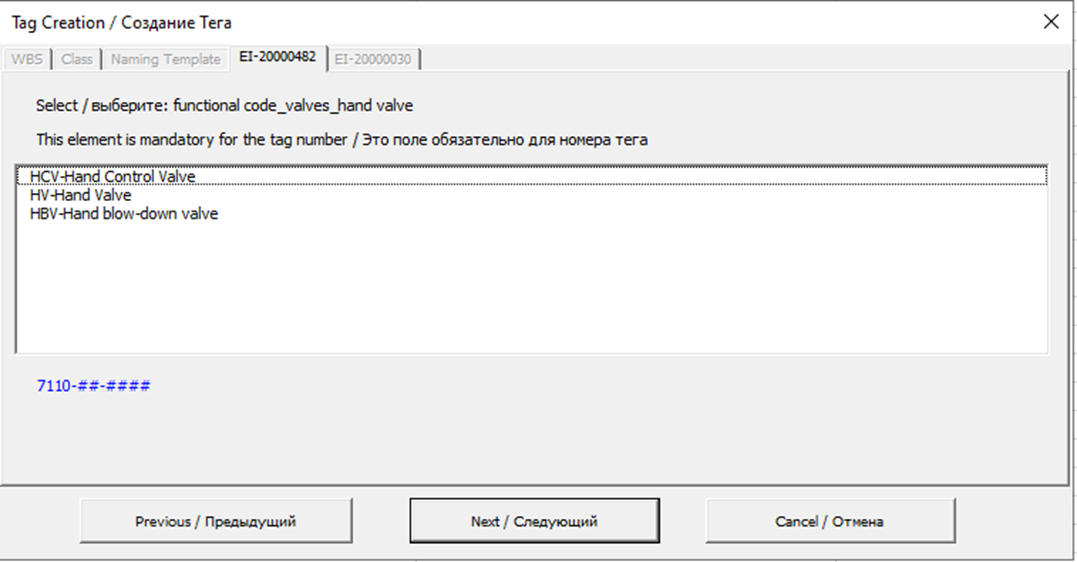

3.6) Окно переходит в следующие вкладку (Рис.11), которую только что добавили мы выбрав класс (Рис.9) и нужное нам наименование (Рис.10).

Рисунок 11

В низу синим цветом под окном выбора показана формирование тега. В окне выбора представлены аббревиатуры с расшифровкой. И здесь я прошу обратить внимание, что есть аббревиатура, для ручных

регулировочных кранов (HCV-Hand Control Valve), что подходит для кранов типа LD Regula, а так же есть нужная, для мне ручные клапана (HV-Hand Valve) и клапана для продувки (HBV-Hand blow-down valve). Последняя аббревиатура указывается на все краны установленные, для продувки или слива теплоносителя, такие дотлей предостаточно, многие из них прописаны в требованиях AMUR-9000-00Z-0003. Я рекомендую заниматься созданием каждого тега не игнорируя AMUR-9000-00Z-0003.

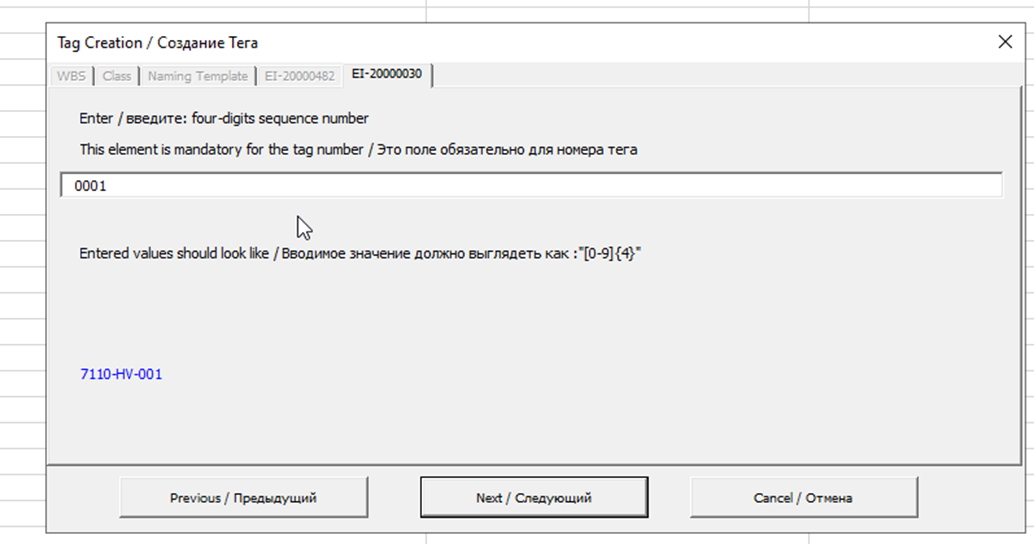

3.7) После того как мы выбрали нужную нам аббревиатуру наше окно переходит в следующую вкладку (Рис.12) и здесь необходимо задать порядковый номер

Рисунок 12

Я указываю, что это 1й кран, но перед единицы ставлю четыре нуля, потому что в фигурных скобках указано количество необходимых символов и нажимаю кнопку следующий.

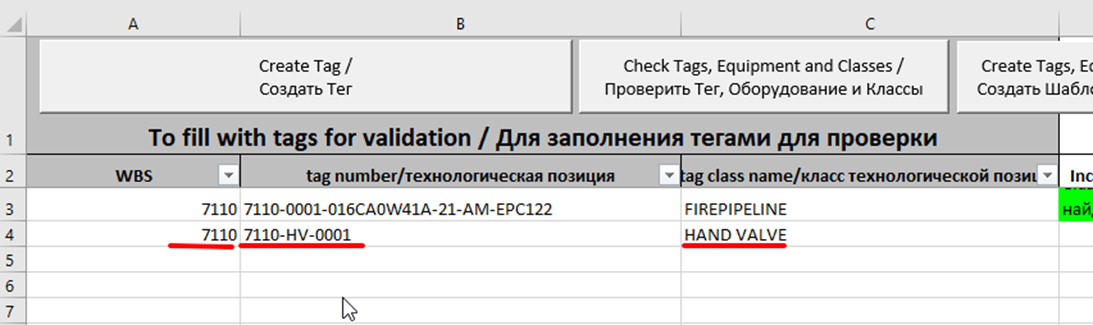

Тег присваивается в первой свободной строчке (Рис.13)

Рисунок 13

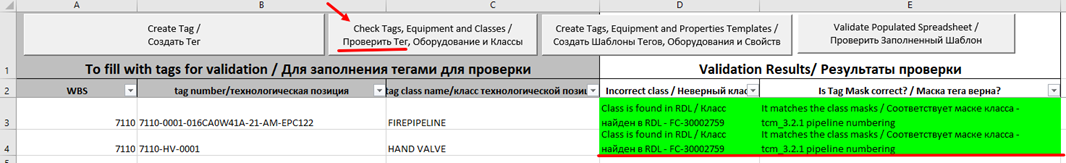

Далее нажимаете «проверить тег» (Рис.14), если у RDL есть не соответствия то « Результаты проверки»  вас об этом оповестит, если RDL не имеет претензий, тогда ваш результат проверки будет выглядеть, как на рисунке 14

Рисунок 14

Файлы находятся в папке: "Z:\Взлет-МСК\!Проектный\1 ПРОЕКТЫ\109.ВМ00-002943 НИПИГАЗ титул 6940 (Машкин) 9млн\Исходные данные\!Для фриланса\Инструкция по созданию тегов"
